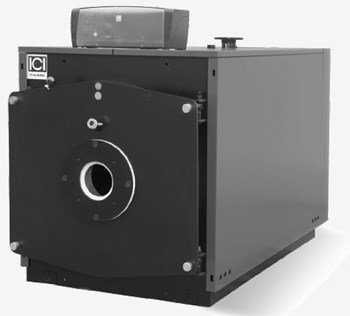

Водогрейный котел ICI REX 120 1200 кВт
Водогрейный котел ICI REX 120 1200 кВт
Водогрейный котел ICI REX 120 1200 кВт
Водогрейный котел модели REX 120 предназначен для производства горячей воды температурой от 60 до 110°C. Топка с реверсивным развитием факела, выпуклым днищем и трубной решеткой, развальцованной по направлению к топке способом RSB. Предназначены для использования с наддувными газовыми горелками или дизельными горелками.
Далее приведены основные характеристики водогрейных котлов REX:
Комплектация:
Панель управления в комплекте с:
СКАЧАТЬ техническое руководство!
Далее приведены основные характеристики водогрейных котлов REX:
- корпус котла выполнен из высококачественной стали; образован передней трубной решеткой, развальцованной по направлению к топке RSB способом; выпуклой (не плоской для увеличения сопротивления внутреннему давлению) и задней трубной решеткой; отверстия выполнены лазерной резкой.
- топка цилиндрической формы с реверсивным развитием факела, полностью закрытая в задней части выпуклым днищем, поддерживаемым омываемой трубной опорой; пламя развивается до центральной части топки в то время, как горячие дымовые газы возвращаются в переднюю, частично омываемую, часть топки и далее дымовые газы поступают в пучок дымогарных труб.
- дымогарные трубы типа ELS выполнены с помощью электросварки, приварены к трубным пластинам и оснащены спиральными турбулизаторами.
- задняя дымовая камера выполнена из стального листа, теплоизолирована, легко открывается для осмотра дымогарных труб, закреплена на болтах, оснащена соединением с дымоходом и люком для чистки.
- обечайка с креплениями, необходимыми для установки и навеса рабочего оборудования, конструкция выполнена с помощью сварки сертифицированными способами квалифицированным персоналом.
- круглая обшивка выполнена из гофрированного алюминия.
- изоляция выполнена из матрасов из стекловаты высокой плотности.
- передняя дверца выполнена из стального листа, теплоизолирована фиброкерамикой, закреплена на петлях, зажимные гайки легко открываются прилагаемой рукояткой-ключом. При заказе всегда указывать тип топлива. При использовании мазута или биогаза теплоизоляция дверцы должна быть выполнена из цемента.
- капиллярный термометр с широкой шкалой
- манометр с трехходовым краном и контрольной отметкой
- Обслуживание: основание выполнено из стального профиля (углеродистая сталь), обеспечивающего прочность конструкции и легкость ее перемещения. Электрические и гидравлические соединения уже выполнены.
Комплектация:
- Внешний корпус с высокоплотной изоляцией
- Турбулизаторы
- Инструмент для чистки
Панель управления в комплекте с:
- Главный переключатель
- 2 регулировочных термостата котла
- 1 предохранительный термостат с ручной перезарядкой
- 1 термостат насоса
- 1 переключатель горелки: вкл/выкл.
- 1 переключатель насоса: вкл/выкл.
- 1 термометр котла

- N1 Подача
- N2 Обработка
- N3 Соединение для приборов
- N4 Соединение забора/слива воды в/из установки
- N5 Соединение для предохранительного/-ых клапана/-ов
- N6 Зумпф для колб
- N7 Зумпф управления
Характери- стики
|
Номинал. мощность |
Мощность топки |
КПД при 100%
Средняя темп.70
°C
|
КПД при 30%
Средняя темп.70
°C
|
Противо-давление газового тракта | Потеря давления в гидравл. тракте | Объём воды |
Вес |
Размеры |
||||
Модель | кВт | кВт | % | % | мбар | мбар | л | кг | H | L | P | ||
REX 7 | 70 | 76 | 92,11 | 91,40 | 0,8 | 9 | 105 | 216 | 1063 | 756 | 994 | ||
REX 8 | 80 | 87 | 91,95 | 91,50 | 1,0 | 9 | 105 | 216 | 1063 | 756 | 994 | ||
REX 9 | 90 | 98 | 91,84 | 91,55 | 0,8 | 10 | 123 | 258 | 1030 | 756 | 1119 | ||
REX 10 | 100 | 109 | 91,74 | 91,60 | 1,0 | 12 | 123 | 258 | 1030 | 756 | 1119 | ||
REX 12 | 120 | 130 | 92,31 | 91,45 | 1,1 | 13 | 123 | 258 | 1030 | 756 | 1119 | ||
REX 15 | 150 | 163 | 92,02 | 91,30 | 1,2 | 14 | 172 | 346 | 1080 | 806 | 1364 | ||
REX 20 | 200 | 216 | 92,59 | 91,36 | 1,9 | 15 | 172 | 346 | 1080 | 806 | 1364 | ||
REX 25 | 250 | 271 | 92,25 | 91,70 | 2,0 | 15 | 220 | 431 | 1080 | 806 | 1614 | ||
REX 30 | 300 | 325 | 92,31 | 91,90 | 2,0 | 16 | 300 | 475 | 1180 | 906 | 1614 | ||
REX 35 | 350 | 379 | 92,35 | 91,90 | 2,9 | 18 | 356 | 542 | 1180 | 906 | 1864 | ||
REX 40 | 400 | 433 | 92,38 | 91,80 | 4,1 | 20 | 360 | 584 | 1190 | 946 | 1872 | ||
REX 50 | 500 | 542 | 92,25 | 91,90 | 4,2 | 22 | 540 | 853 | 1380 | 1166 | 1946 | ||
REX 62 | 620 | 672 | 92,26 | 91,80 | 6,4 | 27 | 645 | 963 | 1380 | 1166 | 2235 | ||
REX 75 | 750 | 813 | 92,25 | 91,80 | 5,2 | 25 | 855 | 1205 | 1510 | 1296 | 2247 | ||
REX 85 | 850 | 921 | 92,29 | 91,80 | 7,2 | 27 | 855 | 1205 | 1510 | 1296 | 2247 | ||
REX 95 | 950 | 1030 | 92,23 | 91,70 | 5,2 | 32 | 950 | 1417 | 1510 | 1296 | 2497 | ||
REX 100 | 1000 | 1106 | 92,22 | 91,90 | 4,0 | 26 | 1200 | 1843 | 1660 | 1446 | 2477 | ||
REX 120 | 1200 | 1301 | 92,24 | 91,80 | 5,5 | 30 | 1200 | 1843 | 1660 | 1446 | 2477 | ||
REX 130 | 1300 | 1409 | 92,26 | 91,70 | 6,5 | 32 | 1200 | 1843 | 1660 | 1446 | 2477 |
СКАЧАТЬ техническое руководство!
-
Мощность1200 кВт
-
Объем воды1200 л.
