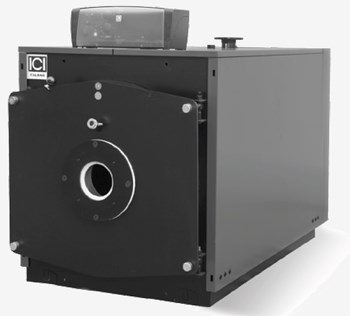

Водогрейный котел ICI REX 30 300 кВт

Водогрейный котел модели REX 30 предназначен для производства горячей воды температурой от 60 до 110°C. Топка с реверсивным развитием факела, выпуклым днищем и трубной решеткой, развальцованной по направлению к топке способом RSB. Предназначены для использования с наддувными газовыми горелками или дизельными горелками.

Комплектация:

• Внешний корпус с высокоплотной изоляцией
• Турбулизаторы
• Инструмент для чистки

Панель управления в комплекте с:

• Главный переключатель
• 2 регулировочных термостата котла
• 1 предохранительный термостат с ручной перезарядкой
• 1 термостат насоса
• 1 переключатель горелки: вкл/выкл.
• 1 переключатель насоса: вкл/выкл.
• 1 термометр котла

• N1 Подача
• N2 Обработка
• N3 Соединение для приборов
• N4 Соединение забора/слива воды в/из установки
• N5 Соединение для предохранительного/-ых клапана/-ов
• N6 Зумпф для колб
• N7 Зумпф управления

Характери- стики		Номинал. мощность	Мощность топки	КПД при 100% Средняя темп.70 °C	КПД при 30% Средняя темп.70 °C	Противо-давление газового тракта	Потеря давления в гидравл. тракте	Объём воды	Вес	Размеры
Модель		кВт	кВт	%	%	мбар	мбар	л	кг	H	L	P
REX 7		70	76	92,11	91,40	0,8	9	105	216	1063	756	994
REX 8		80	87	91,95	91,50	1,0	9	105	216	1063	756	994
REX 9		90	98	91,84	91,55	0,8	10	123	258	1030	756	1119
REX 10		100	109	91,74	91,60	1,0	12	123	258	1030	756	1119
REX 12		120	130	92,31	91,45	1,1	13	123	258	1030	756	1119
REX 15		150	163	92,02	91,30	1,2	14	172	346	1080	806	1364
REX 20		200	216	92,59	91,36	1,9	15	172	346	1080	806	1364
REX 25		250	271	92,25	91,70	2,0	15	220	431	1080	806	1614
REX 30		300	325	92,31	91,90	2,0	16	300	475	1180	906	1614
REX 35		350	379	92,35	91,90	2,9	18	356	542	1180	906	1864
REX 40		400	433	92,38	91,80	4,1	20	360	584	1190	946	1872
REX 50		500	542	92,25	91,90	4,2	22	540	853	1380	1166	1946
REX 62		620	672	92,26	91,80	6,4	27	645	963	1380	1166	2235
REX 75		750	813	92,25	91,80	5,2	25	855	1205	1510	1296	2247
REX 85		850	921	92,29	91,80	7,2	27	855	1205	1510	1296	2247
REX 95		950	1030	92,23	91,70	5,2	32	950	1417	1510	1296	2497
REX 100		1000	1106	92,22	91,90	4,0	26	1200	1843	1660	1446	2477
REX 120		1200	1301	92,24	91,80	5,5	30	1200	1843	1660	1446	2477
REX 130		1300	1409	92,26	91,70	6,5	32	1200	1843	1660	1446	2477
