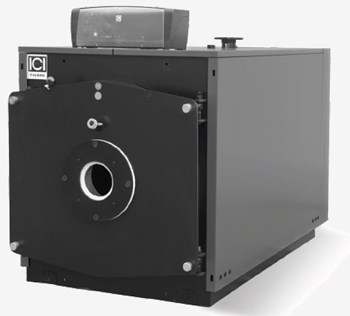

Водогрейный котел ICI REX 62 620 кВт

Главная

Промышленные водогрейные котлы большой мощности

Промышленные котлы ICI REX (Италия)

Увеличить

Схема водогрейного котла ICI модели REX 62

Производитель: ICI Caldaie

Артикул:

1002

Нет в наличии

Количество:

Доступно

840 000

руб.

Добавить

Купить в один клик

Водогрейный котел модели REX 62 предназначен для производства горячей воды температурой от 60 до 110°C. Топка с реверсивным развитием факела, выпуклым днищем и трубной решеткой, развальцованной по направлению к топке способом RSB. Предназначены для использования с наддувными газовыми горелками или дизельными горелками.

Далее приведены основные характеристики водогрейных котлов REX:

корпус котла выполнен из высококачественной стали; образован передней трубной решеткой, развальцованной по направлению к топке RSB способом; выпуклой (не плоской для увеличения сопротивления внутреннему давлению) и задней трубной решеткой; отверстия выполнены лазерной резкой.
топка цилиндрической формы с реверсивным развитием факела, полностью закрытая в задней части выпуклым днищем, поддерживаемым омываемой трубной опорой; пламя развивается до центральной части топки в то время, как горячие дымовые газы возвращаются в переднюю, частично омываемую, часть топки и далее дымовые газы поступают в пучок дымогарных труб.
дымогарные трубы типа ELS выполнены с помощью электросварки, приварены к трубным пластинам и оснащены спиральными турбулизаторами.
задняя дымовая камера выполнена из стального листа, теплоизолирована, легко открывается для осмотра дымогарных труб, закреплена на болтах, оснащена соединением с дымоходом и люком для чистки.
обечайка с креплениями, необходимыми для установки и навеса рабочего оборудования, конструкция выполнена с помощью сварки сертифицированными способами квалифицированным персоналом.
круглая обшивка выполнена из гофрированного алюминия.
изоляция выполнена из матрасов из стекловаты высокой плотности.
передняя дверца выполнена из стального листа, теплоизолирована фиброкерамикой, закреплена на петлях, зажимные гайки легко открываются прилагаемой рукояткой-ключом. При заказе всегда указывать тип топлива. При использовании мазута или биогаза теплоизоляция дверцы должна быть выполнена из цемента.
капиллярный термометр с широкой шкалой
манометр с трехходовым краном и контрольной отметкой
Обслуживание: основание выполнено из стального профиля (углеродистая сталь), обеспечивающего прочность конструкции и легкость ее перемещения. Электрические и гидравлические соединения уже выполнены.

Комплектация:

Внешний корпус с высокоплотной изоляцией
Турбулизаторы
Инструмент для чистки

Панель управления в комплекте с:

Главный переключатель
2 регулировочных термостата котла
1 предохранительный термостат с ручной перезарядкой
1 термостат насоса
1 переключатель горелки: вкл/выкл.
1 переключатель насоса: вкл/выкл.
1 термометр котла

N1 Подача
N2 Обработка
N3 Соединение для приборов
N4 Соединение забора/слива воды в/из установки
N5 Соединение для предохранительного/-ых клапана/-ов
N6 Зумпф для колб
N7 Зумпф управления

Характери- стики	Номинал. мощность	Мощность топки	КПД при 100% Средняя темп.70 °C	КПД при 30% Средняя темп.70 °C	Противо-давление газового тракта	Потеря давления в гидравл. тракте	Объём воды	Вес	Размеры
Модель	кВт	кВт	%	%	мбар	мбар	л	кг	H	L	P
REX 7	70	76	92,11	91,40	0,8	9	105	216	1063	756	994
REX 8	80	87	91,95	91,50	1,0	9	105	216	1063	756	994
REX 9	90	98	91,84	91,55	0,8	10	123	258	1030	756	1119
REX 10	100	109	91,74	91,60	1,0	12	123	258	1030	756	1119
REX 12	120	130	92,31	91,45	1,1	13	123	258	1030	756	1119
REX 15	150	163	92,02	91,30	1,2	14	172	346	1080	806	1364
REX 20	200	216	92,59	91,36	1,9	15	172	346	1080	806	1364
REX 25	250	271	92,25	91,70	2,0	15	220	431	1080	806	1614
REX 30	300	325	92,31	91,90	2,0	16	300	475	1180	906	1614
REX 35	350	379	92,35	91,90	2,9	18	356	542	1180	906	1864
REX 40	400	433	92,38	91,80	4,1	20	360	584	1190	946	1872
REX 50	500	542	92,25	91,90	4,2	22	540	853	1380	1166	1946
REX 62	620	672	92,26	91,80	6,4	27	645	963	1380	1166	2235
REX 75	750	813	92,25	91,80	5,2	25	855	1205	1510	1296	2247
REX 85	850	921	92,29	91,80	7,2	27	855	1205	1510	1296	2247
REX 95	950	1030	92,23	91,70	5,2	32	950	1417	1510	1296	2497
REX 100	1000	1106	92,22	91,90	4,0	26	1200	1843	1660	1446	2477
REX 120	1200	1301	92,24	91,80	5,5	30	1200	1843	1660	1446	2477
REX 130	1300	1409	92,26	91,70	6,5	32	1200	1843	1660	1446	2477
